Présentation

Cette page sert à convertir des coordonnées géographiques depuis les divers systèmes utilisés en France par les géomètres vers le système GPS universel notamment utilisé dans les maquettes BIM au format IFC.

Point de visée : visée
Pour convertir des coordonnées géographique d'un système vers les autres, remplir les cases blanches correspondantes. Le point de visée se positionnera en conséquence et les valeurs des autres systèmes se mettront à jour automatiquement.

Pour connaître les valeurs admissibles pour chaque système, survoler les points d'information Non, pas celui-là, ceux qui sont en dessous. devant chaque champ de saisie.

On peut aussi déplacer le Point de visée en cliquant simplement sur la carte à l'endroit désiré.

Point de base : base
C'est le point de référence, le XYZ(0,0,0) de votre future maquette. Pour déplacer le point de base, positionner le point de visée puis cliquer sur le bouton :

Pour afficher ou masquer les lignes géodésiques, cliquer sur l'image à droite du système désiré : graticules off / graticules on

les valeurs converties sont arrondies pour obtenir une précision comprise entre 1mm et 1cm.

Note de version

Attention !!! Ceci est une version bêta, en cas de problème (bug ou erreur), merci de contacter : Activez JavaScript

Coordonnées GPS

[EPSG:4326]
Système de localisation universel.

WGS84

X°

Y°

X°' Y°'
X°'" Y°'"
X°'"µ" Y°'"µ"

Gabarit de maquette numérique IFC

Ci-dessous, la commande pour générer un gabarit géoréférencé de maquette numérique IFC pour le BIM.

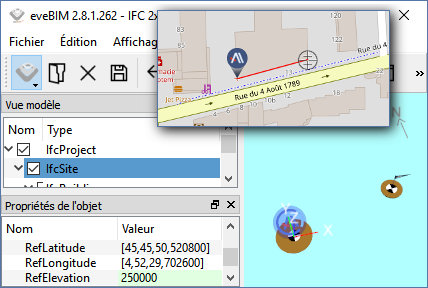

Pour visualiser le résultat, utiliser par exemple eveBIM un logiciel fourni gratuitement par le CSTB.

On peut aussi utiliser les logiciels libres suivant :

FreeCAD
Blender avec son add-on IfcOpenShell

Point de base :
base

X° Y°
X°'"µ" Y°'"µ"
Point de visée :
visée

X° Y°
X°'"µ" Y°'"µ"
Déplacer le point de base aux coordonnées.
Reprendre les coordonnées du point de base. Indiquer l'altitude : Alt :m

Orthodromie

L'azimut est l'angle formé par le segment joignant le point d'origine avec le pôle Nord géographique et le segment joignant le point d'origine avec le point de visée

Azimut : ° Distance : m

Systèmes géomètre

Si le système de coordonnées en mesure angulaire, ci-dessus, a le mérite d'être toujours exact, il n'est pas pratique pour établir des plans où on est plus accoutumé aux longueurs métriques.

Une conversion par règle de trois entre degrés et mètres n'est pas envisageable de façon unifiée sur l'ensemble du territoire français et n'est de toute façon pas pratique même localement.
En effet, si en latitude(Nord/Sud) 0.01° est toujours égal à 1113.2m, 0.01° en longitude (Est/Ouest) n'est plus égale qu'a 828m à Ajaccio (Corse) et 700m à Dunkerque (Nord-Pas-de-Calais)

C'est pourquoi les géomètres utilisent des systèmes d'approximations localisées basées sur des projections dites "coniques conformes" comme ci-dessous afin de pouvoir fournir des relevés topographiques indiqués en mètre.

Chaque système de projection plane de la terre (qui est vaguement sphérique) crée une distorsion de la représentation par rapport à la réalité, ces systèmes n'ont donc qu'une pertinence localisée.

Attention !!! Avec les projections "conformes" Les axes ne sont plus alignés précisément vers les points cardinaux ! Plus on s'éloigne de l'équateur et méridien centrale de la zone plus l’écart s’accentue.

Système conique conforme 9 zones

[EPSG:3942] à [EPSG:3950]
Chaque zone couvre une bande de deux degrés de haut.
Système officiellement recommandé pour les bâtiments.

cc50 Xm Ym
cc49 Xm Ym
cc48 Xm Ym
cc47 Xm Ym
cc46 Xm Ym
cc45 Xm Ym
cc44 Xm Ym
cc43 Xm Ym
cc42 Xm Ym

Système Lambert 93

[EPSG:2154]
Couvre la France entière et ses frontières.
Utiliser uniquement pour les projets de grands réseaux inter-régionales et international.

RGF93 Xm Ym

Vestiges

Depuis la fin du siècle dernier, les systèmes suivants sont considérés comme obsolètes et dépréciés, mais on les trouve encore beaucoup (trop).

Système Lambert 4 zones

[EPSG:27561] à [EPSG:27564]
Les 3 premières zones couvre la France du nord(zone I) au sud(zone III), la dernière est pour la corse(zone IV).
Encore utilisé par certains (vieux) géomètres.

Zone I Xm Ym
Zone II Xm Ym
Zone III Xm Ym
Zone IV Xm Ym

Système Lambert 2 étendu

[EPSG:27572]
Couvre la France entière;
Zone II du système Lambert 4 zones étendu sur tout le territoire. Était utilisé, naguère, par les cartographes.

Lamb. II+ Xm Ym

Remerciements

Cet outil n'aurait pu voir le jour sans le travail de professionnels et de geeks passionnés de cartographie qui ont eu la sympathie de partager leurs travaux sous licence libre.

Affichage de carte : Merci à l'Open Source Geospacial Foundation(OSGeo) pour la bibliothèque Javascript OpenLayers.
(licence BSD)

Conversion de coordonnées : Merci encore à l'OSGeo pour leur projet MetaCRS qui exploite le travail de Frank Warmerdam, à savoir PROJ.4.
(Licence MIT)

Graticules : (Lignes géodésiques) merci à Jean-Marc VIGLINO.
(licence BSD/CeCILL-B)

Fonds de cartes : Merci Bien-sûr à la Fondation OpenStreetMap et aux milliers de contributeurs d'OpenStreetMap.
(licence CC-BY-SA)

Encyclopédie : Et bien sûr merci à Wikipédia et à ses millions de contributeurs !
(licence CC-BY-SA 3.0 Unported/GFDL)

Calculs topométriques : Les travaux suivants ont aussi été ~~sauvagement copiés~~ une grande source d'inspiration :

Vue satellite : Microsoft met une vue satellite à disposition. En revanche la licence d'utilisation, n'est pas très clair ...
Du coup, merci à eux de ne pas m'avoir encore fait de procès.

Tous ces travaux ont été collectés et assemblés ici par Jérôme Leignadier‑Paradon, les fautes d'orthographe ont été traduites en français par Karine PUCEAT.

Indépendamment de chaque brique citée ci-dessus, Les JavaScript cartographiques de cette page sont mis à disposition de tous selon les termes de la Licence Creative Commons Attribution 2.0 France.
